DN100瓦斯抽放管路流量计 孔板流量计配套用孔板

DN100瓦斯抽放管路流量计，DN100孔板流量计，孔板流量计配套用孔板，矿用孔板流量计，孔板流量计介绍

DN100瓦斯抽放管路流量计用以测定瓦斯抽放管路中的瓦斯流量。当气体经管路通过孔板时，流速会增大，在孔板两侧产生压差，且流量与压差之间存在着一个恒定的关系，通过压差可以计算出管路中气体的流量。

一、DN100瓦斯抽放管路流量计结构组成：

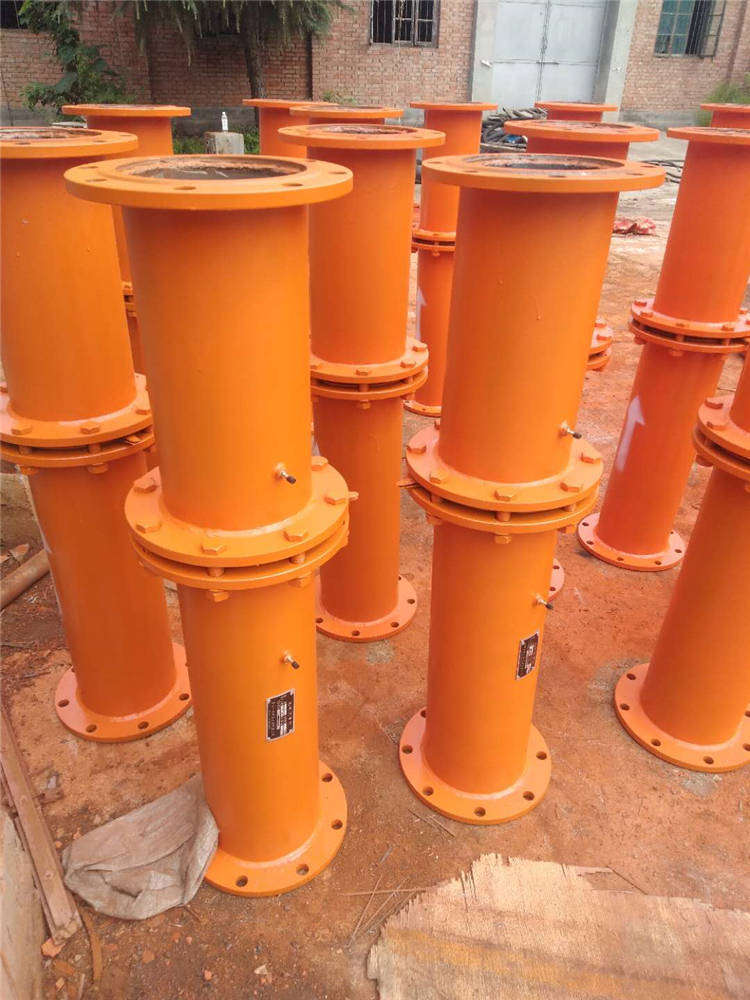

DN100瓦斯抽放管路流量计主要由孔板、进气端接管、法兰盘、橡胶垫、测量嘴及出气端接管等。

二、DN100瓦斯抽放管路流量计安装与使用：

1、在抽放瓦斯管路中安装孔板时，孔板的孔口必须与管道同心，其端面与管道轴线垂直，偏心度小于2%。

2、安装孔板的管道内壁，在孔板前后距离2D（D为管道内径）范围内，不应有凸凹不平、焊缝和垫片等。

3、DN100瓦斯抽放管路流量计的上游（进流体端）管道直线长度≥20D,下游（出流体端）管道直线长度≤10D。使用及注意事项

4、要经常清理孔板前后的积水和污物，孔板流量计中孔板锈蚀要更换。

5、抽放瓦斯量有较大变化时，孔板流量计的大小应根据流量大小更换相应的孔板。

三、DN100瓦斯抽放管路流量计注意事项：

1、DN100瓦斯抽放管路流量计可水平、垂直安装，应保证进口水平接管（长管）与出口水平接管（短管）连接正确，且每处法兰盘连接处不得有泄漏。

2、进、出口水平接管连接好无泄漏后，将两个取压嘴与U形压差计连接并保证无泄漏后便可进行读取压差，计算流量。

     宇成矿用瓦斯抽放管路用孔板流量计，是煤矿抽放瓦斯计量用的节流装置，其结构简单，安装精度高。配套孔板流量计用孔板也有销售，具体报价，请以业务人员报价为准。
