直供FQW25-50/K风动排沙排污潜水泵 叶片式气动潜水泵

FQW25-50/K风动排沙排污潜水泵，风动排沙排污潜水泵，叶片式气动潜水泵，矿用风动潜水泵直供，开式风动潜水泵

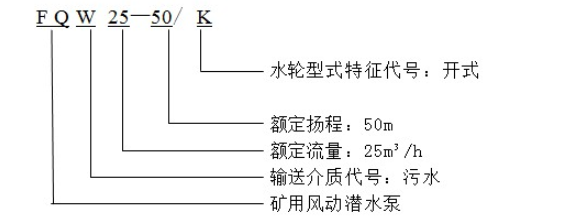

一、FQW25-50/K风动排沙排污潜水泵型号表示：

二、FQW25-50/K风动排沙排污潜水泵结构及工作原理：

1、风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。FQW25-50/K风动排沙排污潜水泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。

2、水泵部分：由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高

3、油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。

4、管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5、消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。

三、FQW25-50/K风动排沙排污潜水泵工作条件：

a）周围空气中含有瓦斯和煤尘；

b）风压为0.4～0.7 MPa；

c）水的pH值在4～10的范围内；

d）水中含固体杂质的体积比不超过2%；

e）水的密度不超过1.1×103 kg/m³；

f）工作环境温度5～40 ℃。

泰安宇成FQW25-50/K风动排沙排污潜水泵具有新颖先进、节能、高效、低噪、安全、轻便、维修量小的特点，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善**空气质量。欢迎新老客户前来合作。
