宇成FQW20-45/K叶片式排沙排污潜水泵以定转子偏心、可滑动叶片为动力发生装置，采用相邻叶片承压面积不同，同一叶片两侧压力不同，从而产生转矩的原理设计。下面详细了解一下。

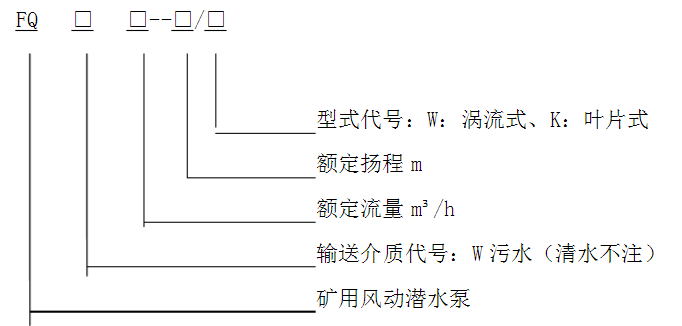

一、FQW20-45/K叶片式排沙排污潜水泵型号表示：

二、FQW20-45/K叶片式排沙排污潜水泵参数：

型号：FQW20-45/K

额定流量：20m3/h

额定扬程：45m

*大流量：40m3/h

关闭扬程：75m

额定风压：0.55MPa

额定耗气量：260m3/h

工作气压：0.4-0.7 MPa

出水口径：38mm

进气口径：25mm

重量：22kg

三、FQW20-45/K叶片式排沙排污潜水泵结构及工作原理：

1、风动马达部分：由转子、叶片、气缸、壳体、上、下气缸盖、轴承压盖、顶盖等组成。转子上有四条均布的径向槽，槽内配有叶片，上、下气缸盖上各有一只吹气眼。风泵启动时，高气压从吹气眼将槽内叶片吹开，同时大量高气压从主风道进入气缸，推动叶片、驱使转子旋转作功。在壳体下方留有密封腔，腔内有密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使密封圈内涨，增强密封效果。

2、水泵部分：由泵体、叶轮、泵座等组成。离心泵采用半开式离心旋涡复合式叶轮，旋流泵采用半开双向倾斜式叶轮，叶轮装在转子轴上，拧紧叶轮螺母，装上泵体、泵座，放入水中，转子带动叶轮旋转，在离心力的作用下，水流压入泵体的涡道内，并顺着出水管排出。两种叶型实测比对流量扬程曲线升高，轴功率曲线下降，泵效率显著提高

3、油雾器部分：由油雾器壳、油雾器杆、调油阀芯等组成，油雾器装在顶盖上，壳内装满润滑油。

4、管接头部分：由进风组合接头和出水弯头两部分组成。进风组合接头安装在进风口处。

5、消声器部分：消声器是由钢板冲压焊接而成，装在排气口处。

     泰安市宇成矿用设备有限公司生产矿用风动潜水泵，型号包括有FQW25-70/K，FQW25-50/K，FQW30-70/K，FQW20-70/K，FQW15-70/K等等，用户可以根据流量与扬程进行选择。
